La circulation d’une rue passante, un voisin bruyant sur sa terrasse, une pompe à chaleur ou une climatisation qui tourne le soir : une clôture anti-bruit en bois peut nettement réduire ce que vous entendez depuis votre jardin. Encore faut-il savoir ce qui fait le résultat. Sur cette page, vous pouvez le simuler vous-même, voir comment notre clôture acoustique est montée, et lire comment nous avons fait nos calculs.
Simulez le calme dans votre jardin
Faites glisser le bruit (point vert, à gauche) et vous-même (point noir, dans votre jardin), ou utilisez les réglages : la baisse du bruit chez vous se recalcule.
Estimation de calcul (méthode de Maekawa : contournement du sommet de la clôture, par bande de fréquence de 125 à 4 000 Hz, plus le son qui traverse la paroi selon sa masse et ses jours). Clôture longue ; sol et vent non pris en compte. Ce n'est pas une mesure : sur un terrain réel, le résultat peut être un peu plus faible. Repères : 3 dB s'entendent nettement ; 10 dB donnent l'impression d'un bruit deux fois moins fort.

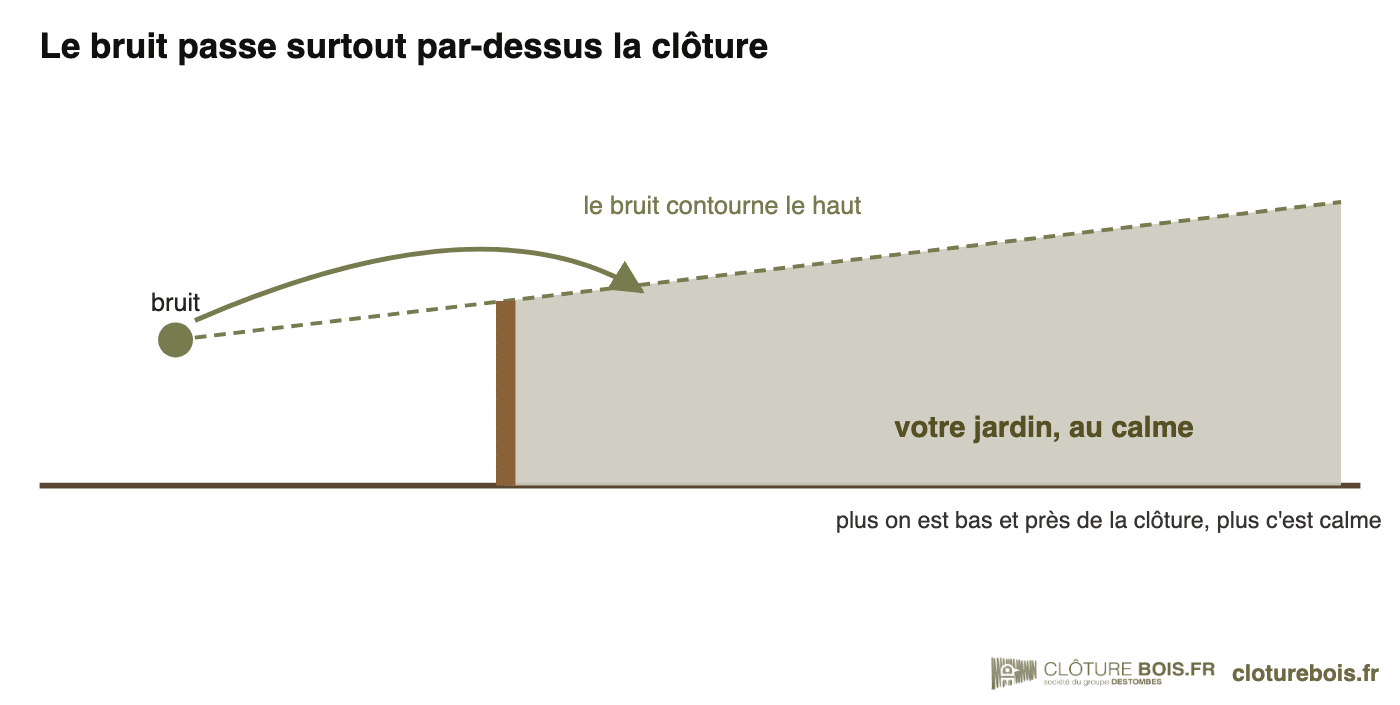

Comment une clôture anti-bruit coupe-t-elle le bruit de la route ou d'un voisin ?

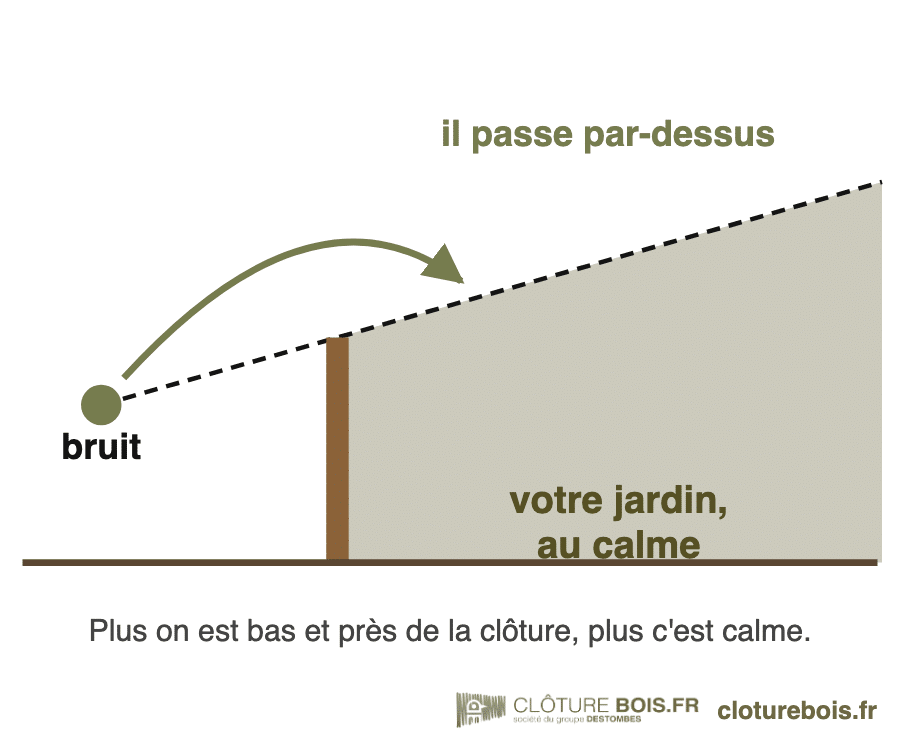

Le bruit traverse très peu une clôture pleine : il passe par-dessus. Derrière, il se forme une zone plus calme, en forme de triangle. Vous y êtes d’autant mieux protégé que vous êtes assis, ou proche de la clôture. Depuis l’étage de la maison, en revanche, vous voyez la source par-dessus la clôture, et elle n’apporte presque rien.

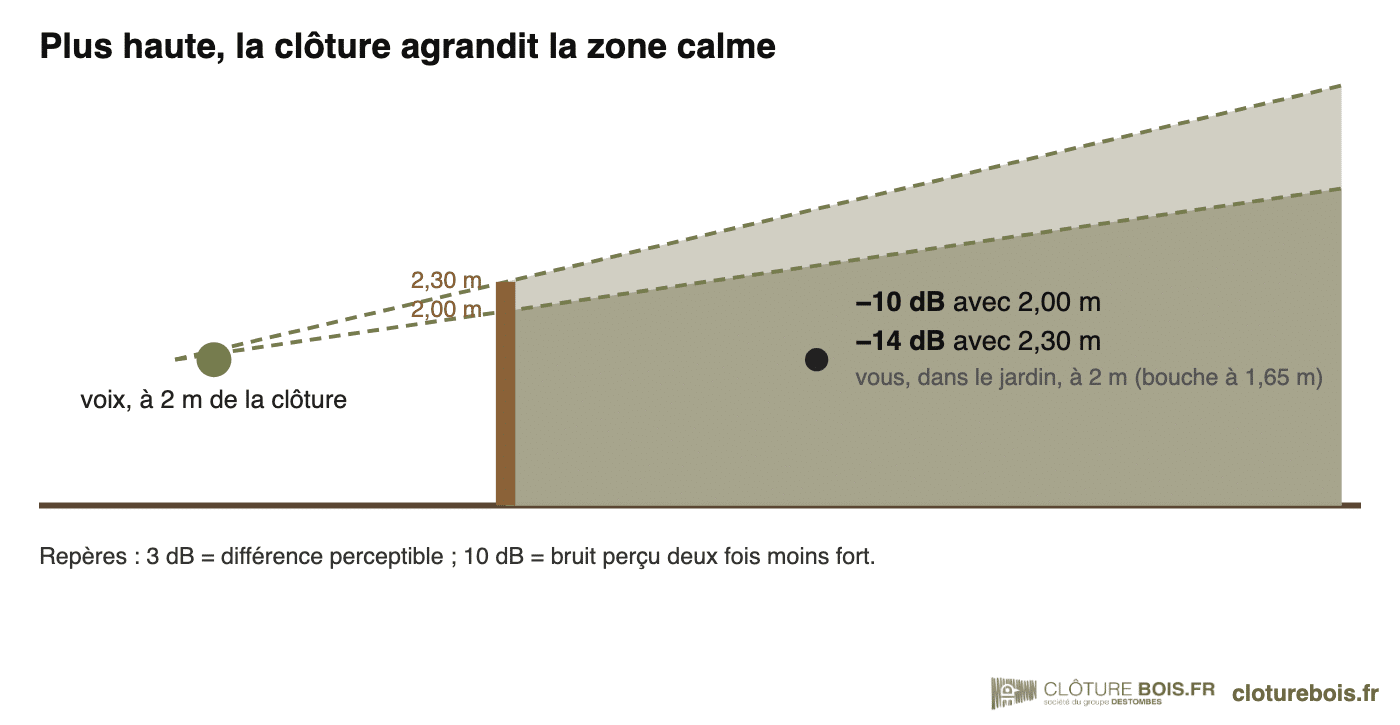

Quelle hauteur pour un mur anti-bruit de jardin ?

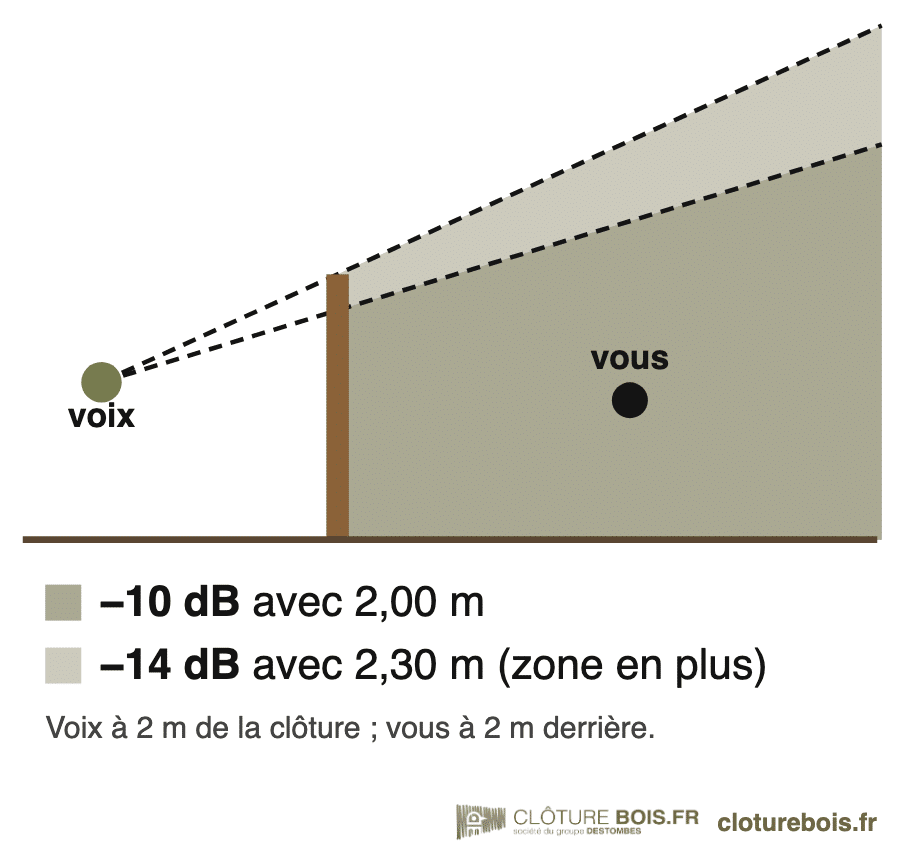

La hauteur est le premier réglage. Entre 2,00 m et 2,30 m, la zone calme s’agrandit nettement. C’est pour cela que nous proposons notre clôture acoustique en 2,00 m ou en 2,30 m, et jamais plus basse.

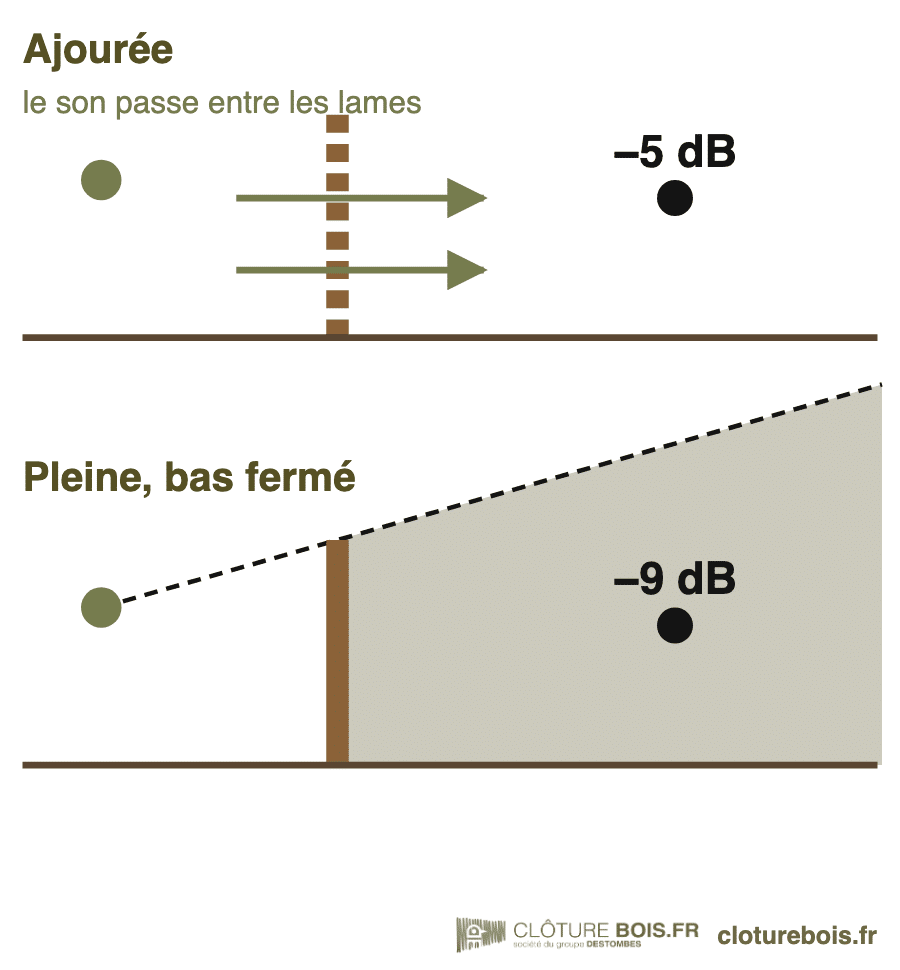

Palissade ajourée, brise-vue ou clôture pleine ?

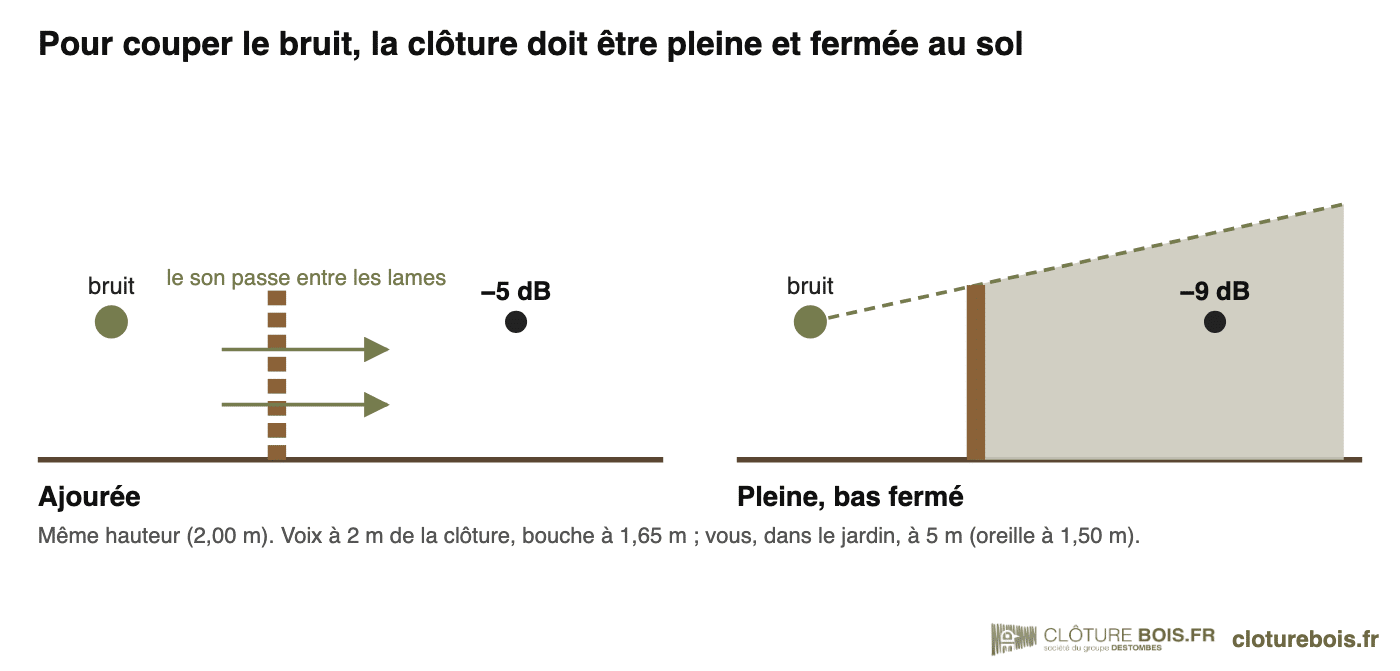

Deuxième réglage : aucun jour du côté de votre jardin. Une palissade à lames espacées, ou un brise-vue, cache la vue mais laisse filer le son entre les lames. Une palissade anti-bruit doit être pleine. Le bas compte aussi : fermez le jour sous la clôture avec du gravier ou une bordure en béton, sans jamais mettre le bois en contact avec la terre.

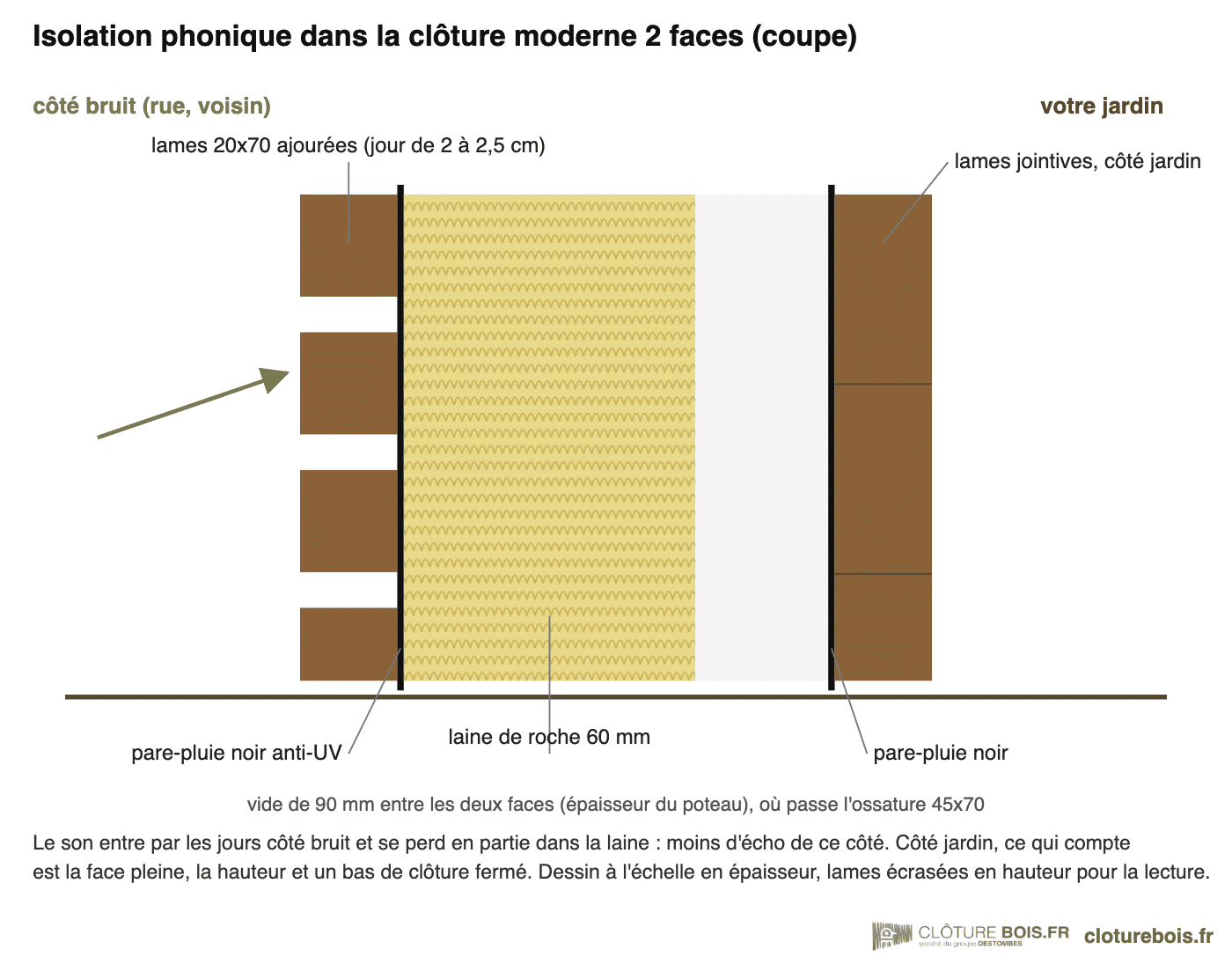

Comment est faite notre clôture à isolation phonique ?

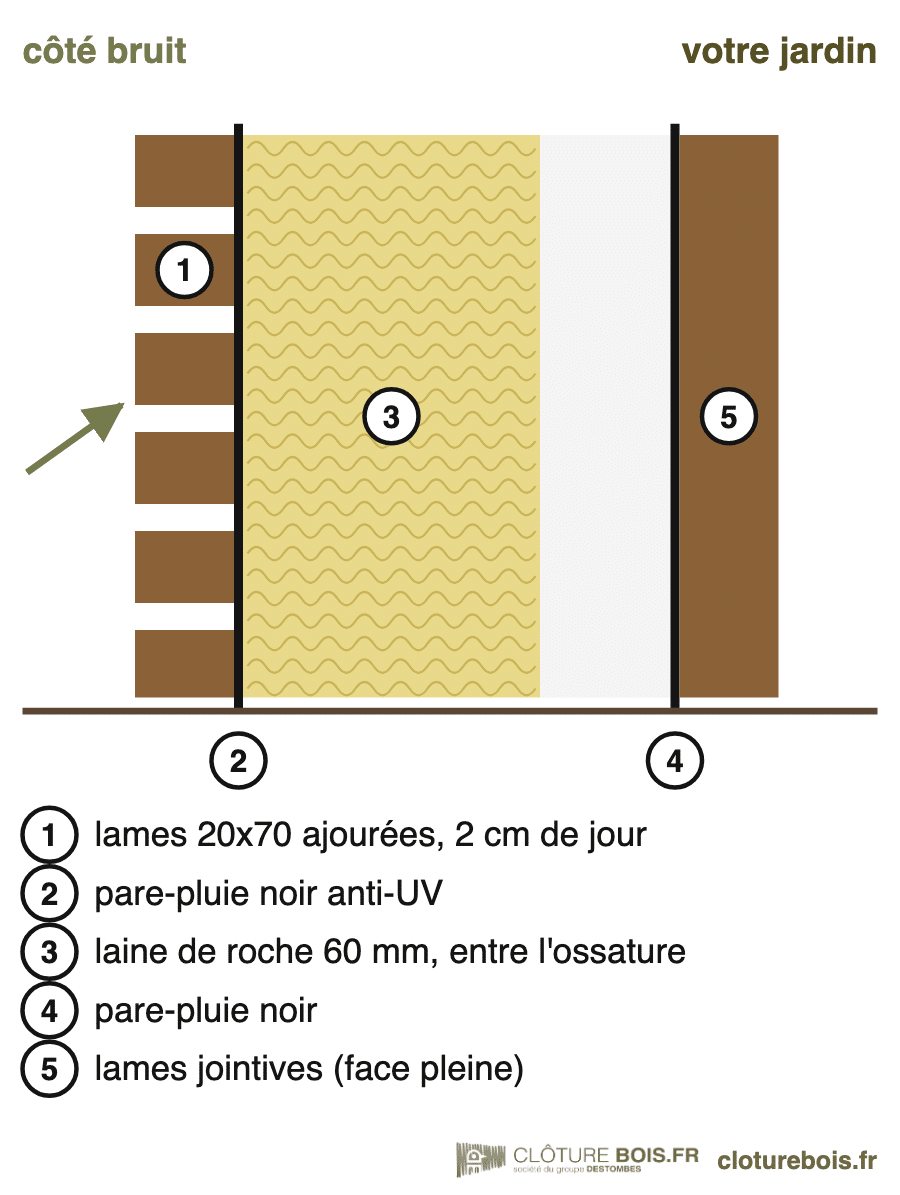

Cette clôture phonique en bois se monte sur notre clôture moderne en kit, en 2 faces, et fonctionne comme un caisson. Côté jardin, c’est-à-dire chez vous, du côté que vous voulez au calme, des lames jointives forment la face pleine qui arrête le bruit : c’est elle qui fait de la clôture un vrai mur de séparation. Côté bruit, des lames ajourées laissent le son atteindre la laine de roche, posée entre l’ossature. La laine est enfermée entre deux pare-pluie noirs, un sur chaque face, qui la protègent de la pluie. On obtient une sorte de mur acoustique en bois pour l’extérieur, monté comme une clôture.
Le montage
- Posez les poteaux et les profilés comme pour une clôture moderne en 2 faces, en ajoutant des profilés horizontaux en haut et en bas : ils tiendront la laine.
- Côté jardin, agrafez le pare-pluie noir sur les poteaux et les profilés, en bandes de 1,50 m posées du bas vers le haut, chaque bande recouvrant la précédente comme des tuiles.
- Vissez les lames côté jardin, jointives.
- Côté bruit, découpez la laine de roche aux dimensions mesurées à l’axe des poteaux et des profilés, puis posez-la entre les profilés, légèrement comprimée, sans l’écraser.
- Agrafez le second pare-pluie noir de la même façon, du bas vers le haut.
- Vissez les lames côté bruit, avec leur espacement.
Le détail, avec les schémas pas à pas, est dans la notice de montage de la clôture moderne.
Dans quel sens poser la clôture ?
La face ajourée se met toujours du côté d’où vient le bruit. Si le bruit vient de la rue ou du voisin, elle regarde vers l’extérieur et votre jardin garde la face pleine. Si le bruit vient de chez vous (votre pompe à chaleur, votre piscine), retournez la clôture : la face ajourée côté jardin limite alors la résonance chez vous.

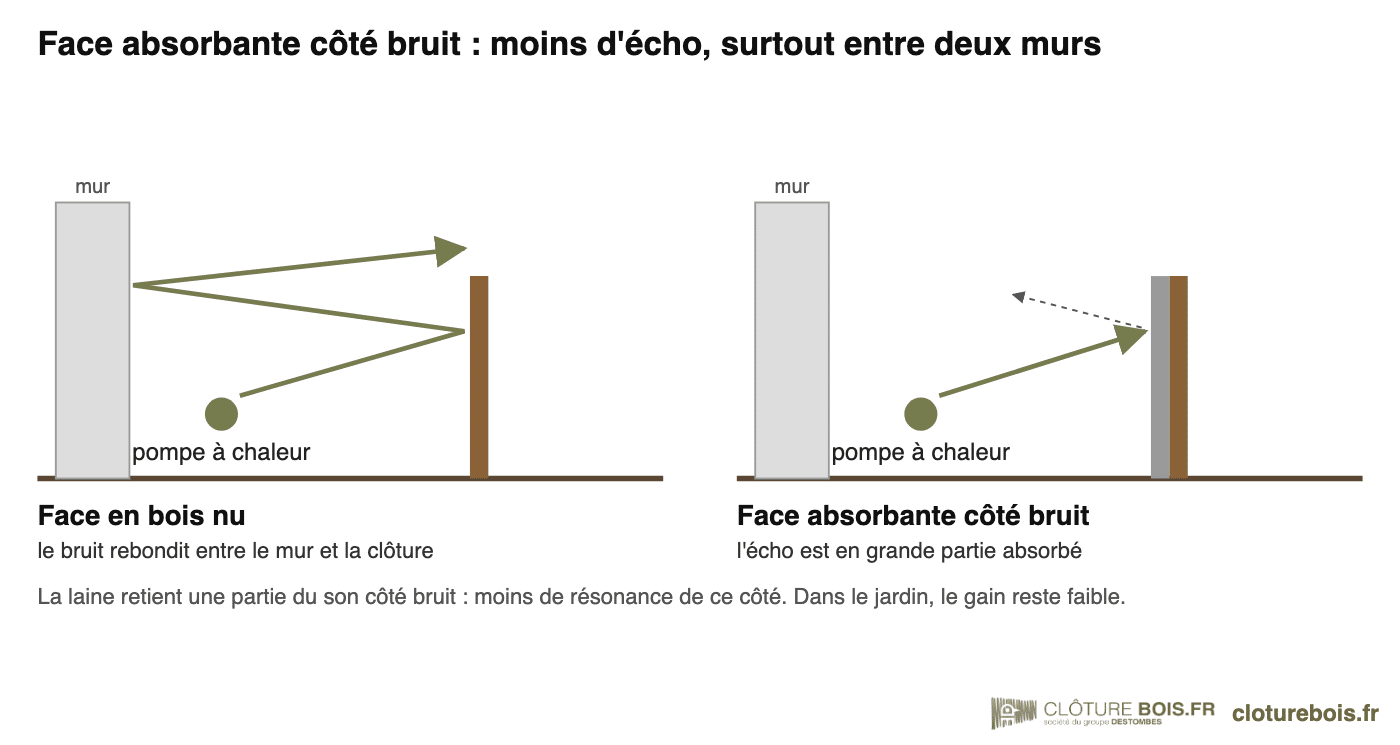

Pompe à chaleur, climatisation : à quoi sert la face absorbante ?

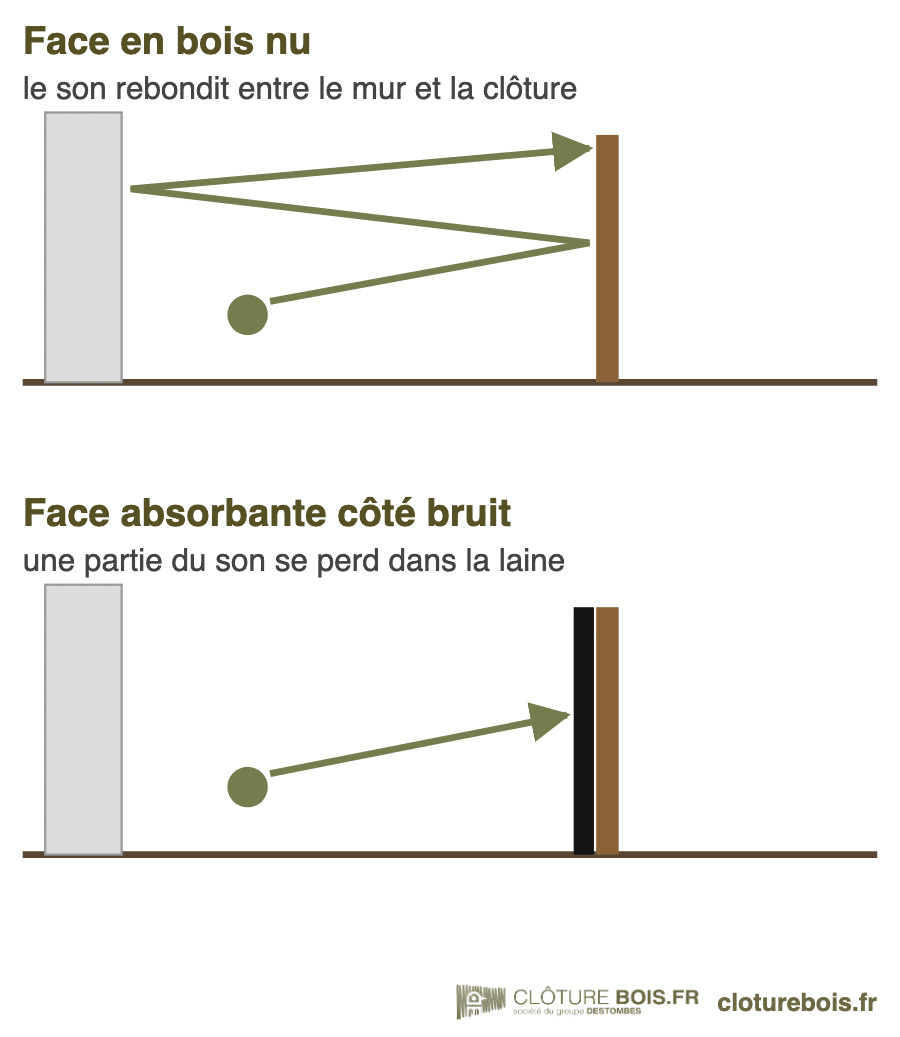

Soyons précis, parce que c’est là que beaucoup de panneaux acoustiques pour l’extérieur promettent trop. Le calme dans votre jardin vient d’abord de la hauteur, de la face pleine et d’un bas fermé : c’est ce que montrent les schémas plus haut. La laine de roche agit surtout de l’autre côté, là où le bruit arrive : elle retient une partie du son, ce qui réduit la résonance, en particulier quand une pompe à chaleur ou un groupe de climatisation est coincé entre un mur et la clôture. Dans votre jardin, elle ajoute peu. Le simulateur vous donne les deux chiffres pour votre situation : choisissez « Avec isolation phonique », puis cochez « Un mur ou une façade derrière le bruit » si c’est votre cas.
Ce qui aide
- Une clôture haute : 2,00 m, idéalement 2,30 m.
- Une clôture continue, assez longue.
- Un bas fermé par du gravier ou une bordure (jamais le bois dans la terre), aucune lame espacée côté jardin.
- Être assis, près de la clôture.
Ce qui réduit l'effet
- Écouter depuis l’étage.
- Une clôture courte, ou ouverte sur les côtés.
- Un jour sous les lames, un portillon ajouré.
- Un bruit qui vient de haut.
Au-delà de 2 m de hauteur, vérifiez le règlement d’urbanisme de votre commune (PLU) et, s’il l’exige, faites une déclaration préalable en mairie.
Clôture anti-bruit : vos questions

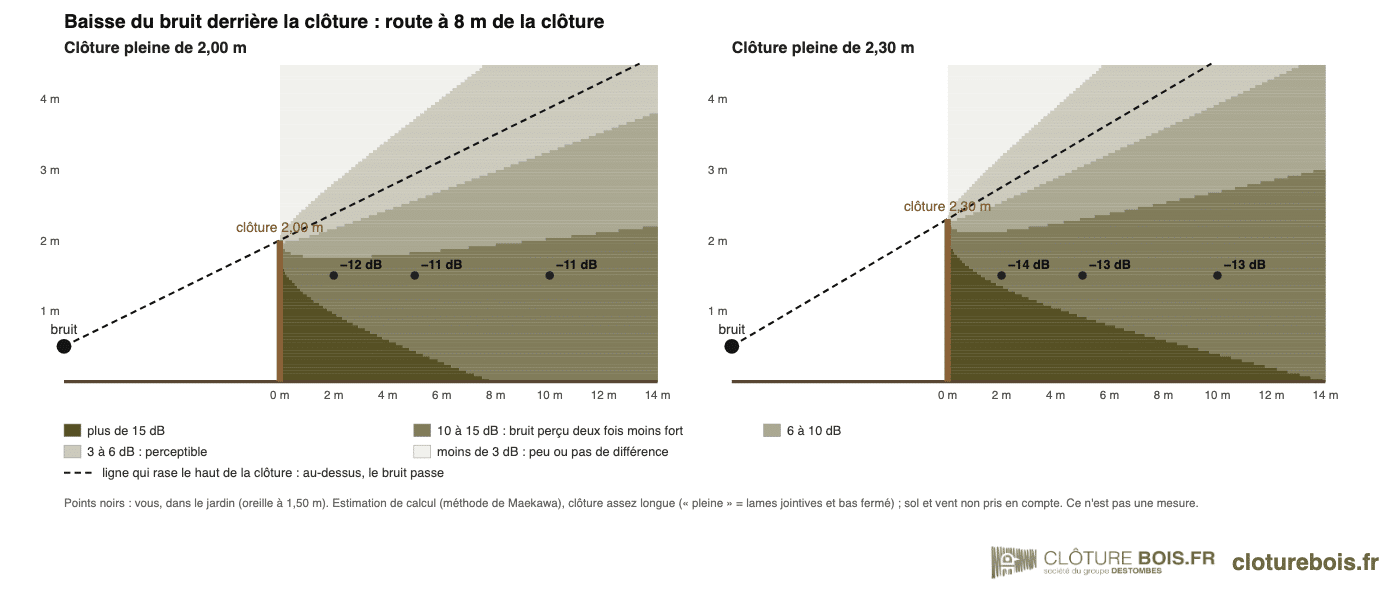

Oui, si elle est pleine, haute et fermée au sol. Pour une route à 8 m de la clôture et une personne assise ou debout dans le jardin, notre calcul donne une baisse d’environ 11 à 13 dB avec 2,00 m de hauteur, et 13 à 15 dB avec 2,30 m. C’est une estimation par la méthode de Maekawa, pas une mesure : sur un terrain réel, comptez souvent 1 à 3 dB de moins.

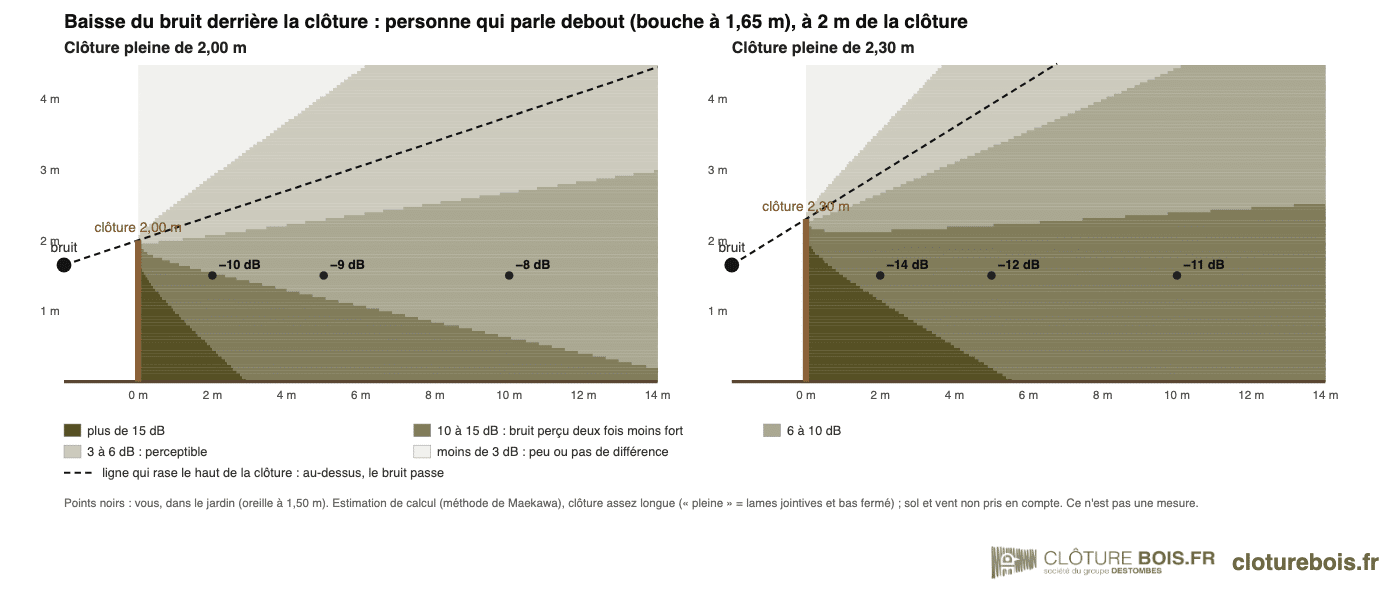

Au moins 2,00 m, et 2,30 m si c’est possible. Pour un voisin qui parle debout à 2 m de la clôture, la baisse estimée passe d’environ 10 dB à 2,00 m à environ 14 dB à 2,30 m, pour une personne à 2 m derrière. Au-delà de 2 m, vérifiez le règlement d’urbanisme (PLU) de votre commune.
Très peu. Un brise-vue ou une palissade à lames espacées cache la vue, mais le son passe par les jours. Dans notre calcul, une clôture de 2,00 m ajourée (jours de 15 mm) baisse le bruit d’environ 5 dB, contre 9 à 10 dB pour la même clôture pleine et fermée au sol.
Non. Le calme dans le jardin vient d’abord de la hauteur, d’une face pleine et d’un bas fermé. La laine de roche de notre option d’isolation phonique, protégée par deux pare-pluie, retient une partie du son côté bruit et réduit la résonance de ce côté. Dans le jardin, elle ajoute peu : de 0 à 1 dB environ selon la situation (estimation).
Une clôture pleine placée entre l’appareil et votre jardin coupe le bruit qui vous arrive en direct. Si l’appareil est coincé entre un mur et la clôture, le son rebondit d’une paroi à l’autre : c’est le cas où une face absorbante côté appareil aide le plus. Laissez toujours autour de l’appareil l’espace demandé par son fabricant.
Presque pas. Depuis une fenêtre d’étage, on voit la source du bruit par-dessus la clôture, et le son arrive sans obstacle. La clôture protège surtout le jardin et le rez-de-chaussée.
Non. Ce n’est pas un écran antibruit certifié selon les normes NF EN 1793. Les chiffres de cette page sont des estimations de calcul, expliquées dans la partie « Comment nous calculons ».
Comment calculons-nous la baisse du bruit ?
Ces chiffres ne viennent pas d’une mesure sur votre terrain. Ce sont des estimations faites avec les méthodes classiques de calcul des écrans antibruit. Les voici en détail, pour que vous puissiez juger.
Le son qui passe par-dessus. On compare le chemin du son qui contourne le haut de la clôture au chemin direct. La différence de longueur δ donne le nombre de Fresnel N = 2δ / λ, où λ est la longueur d’onde. La baisse due à la clôture vaut 10 × log(3 + 20 N) décibels, limitée à 20 dB : c’est la méthode de Maekawa. Le calcul est fait pour six bandes de fréquence, de 125 à 4 000 Hz, puis pondéré selon le type de bruit (voix, circulation, pompe à chaleur) et la sensibilité de l’oreille. Les aigus sont mieux arrêtés que les graves.
Le son qui traverse la paroi. Une paroi arrête d’autant mieux le son qu’elle est lourde : c’est la loi de masse, R = 20 × log(m × f) − 47, avec m la masse en kg/m² et f la fréquence. Mais le moindre jour compte : une ouverture qui représente une part p de la surface limite la paroi à −10 × log(p). Avec 18 % de jours, on ne dépasse pas 7 dB environ : c’est la raison pour laquelle une clôture ajourée protège mal.
La laine de roche et le pare-pluie. L’absorption de la laine (60 mm, avec une lame d’air derrière) est estimée par le modèle de Delany et Bazley, bande par bande. Le pare-pluie qui la protège laisse passer les graves mais renvoie une partie des aigus, d’autant plus qu’il est lourd : on en tient compte avec sa masse (210 g/m² pour le nôtre). Entre un mur et la clôture, le son fait plusieurs allers-retours : le calcul les additionne un à un.
Hypothèses. Clôture longue, sans ouverture sur les côtés. Sol et vent non pris en compte. Pin autoclave de 525 kg/m³. Voix d’une personne debout, bouche à 1,65 m. Sur un terrain réel, le résultat peut être un peu plus faible, souvent de 1 à 3 dB. Notre clôture n’est pas un écran antibruit certifié selon les normes NF EN 1793.
Références : Z. Maekawa, « Noise reduction by screens », Applied Acoustics, 1968 ; norme ISO 9613-2, atténuation du son lors de sa propagation à l’air libre ; Cerema, guide de conception et de calcul des écrans de protection phonique, 2017 ; M. E. Delany et E. N. Bazley, Applied Acoustics, 1970.
Repères : une baisse de 3 dB s’entend nettement ; une baisse de 10 dB donne l’impression d’un bruit deux fois moins fort.
