Équerre galvanisée 140×70 mm, largeur 30 mm, épaisseur 1,5 mm, à l’unité

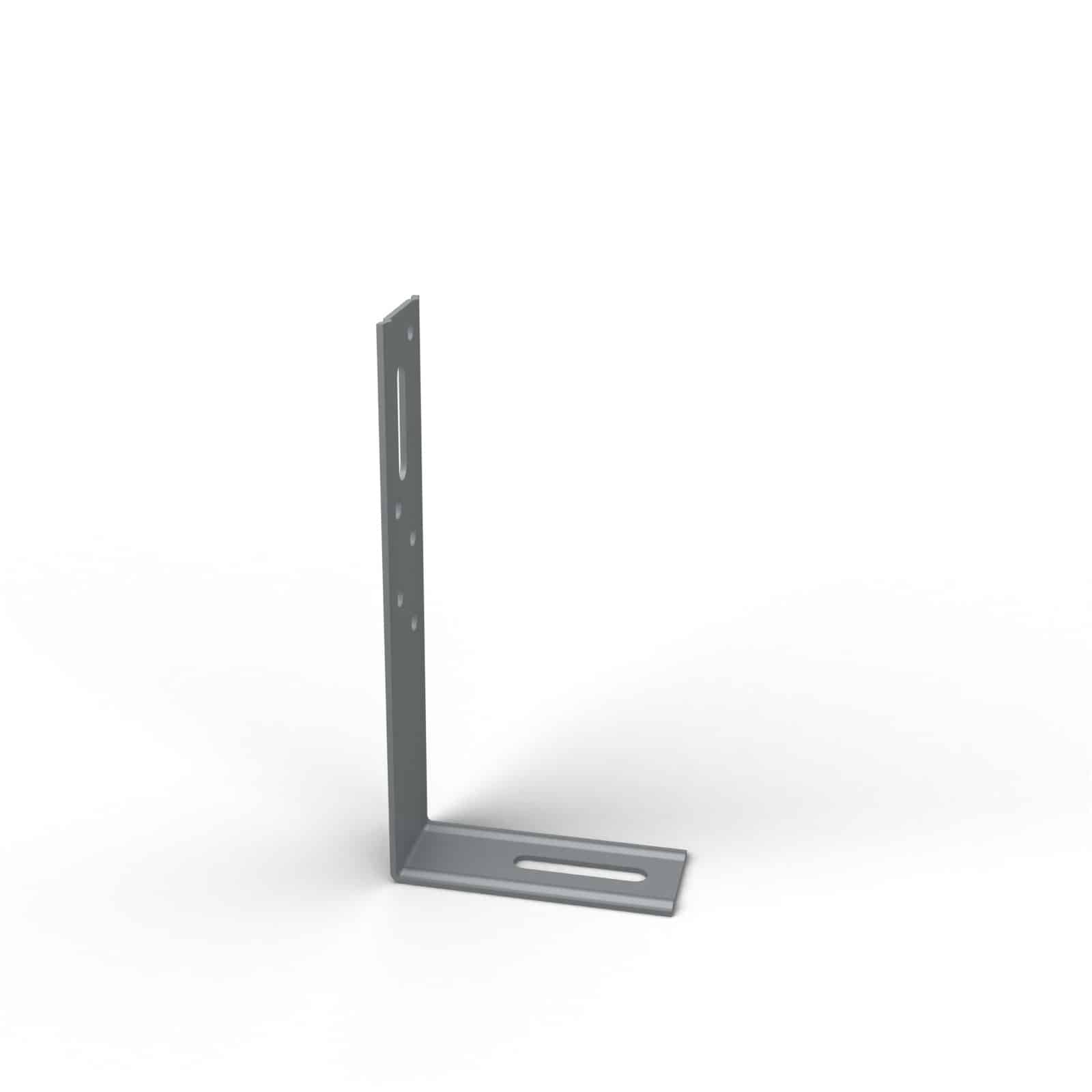

Une équerre galvanisée 140×70 à deux ailes inégales

Cette équerre est une bande d’acier galvanisé pliée à angle droit. Sa bande fait 30 mm de large pour 1,5 mm d’épaisseur ; la longue aile mesure 140 mm, la courte 70. Cette dissymétrie a une raison : la grande aile se visse sur la pièce verticale, avec assez de trous pour répartir l’effort, et la petite se pose à plat sur le support, dalle ou pièce de bois. Chaque aile porte un trou oblong, qui laisse un petit jeu de réglage avant de serrer ; la longue est percée en outre de trous ronds.

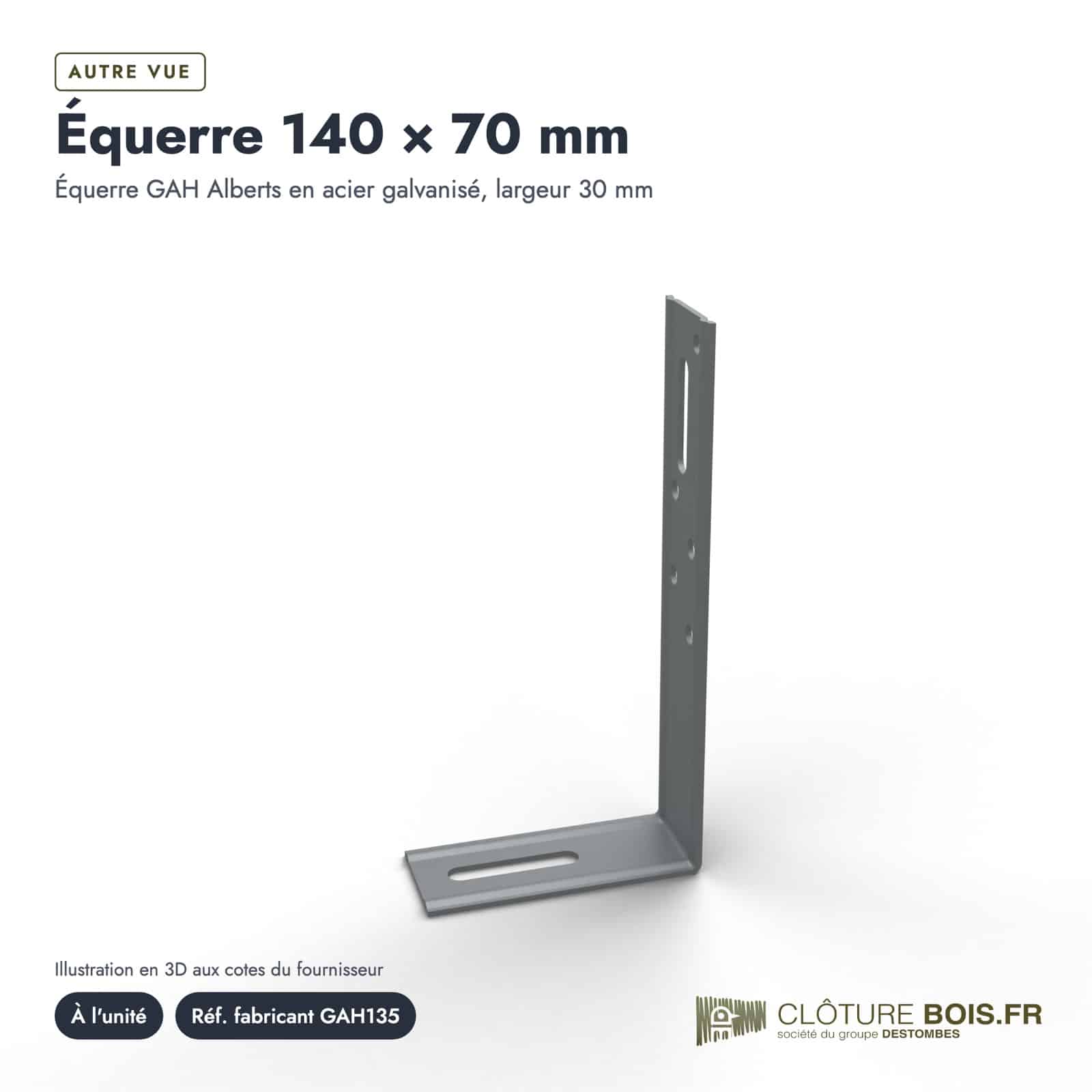

La référence est la GAH135, une équerre de la marque GAH Alberts que notre fournisseur Trenois Decamps catalogue dans sa famille d’équerres à deux pans, à angle de 90 degrés. Elle est vendue à l’unité.

Lire les cotes de l’équerre galvanisée 140×70

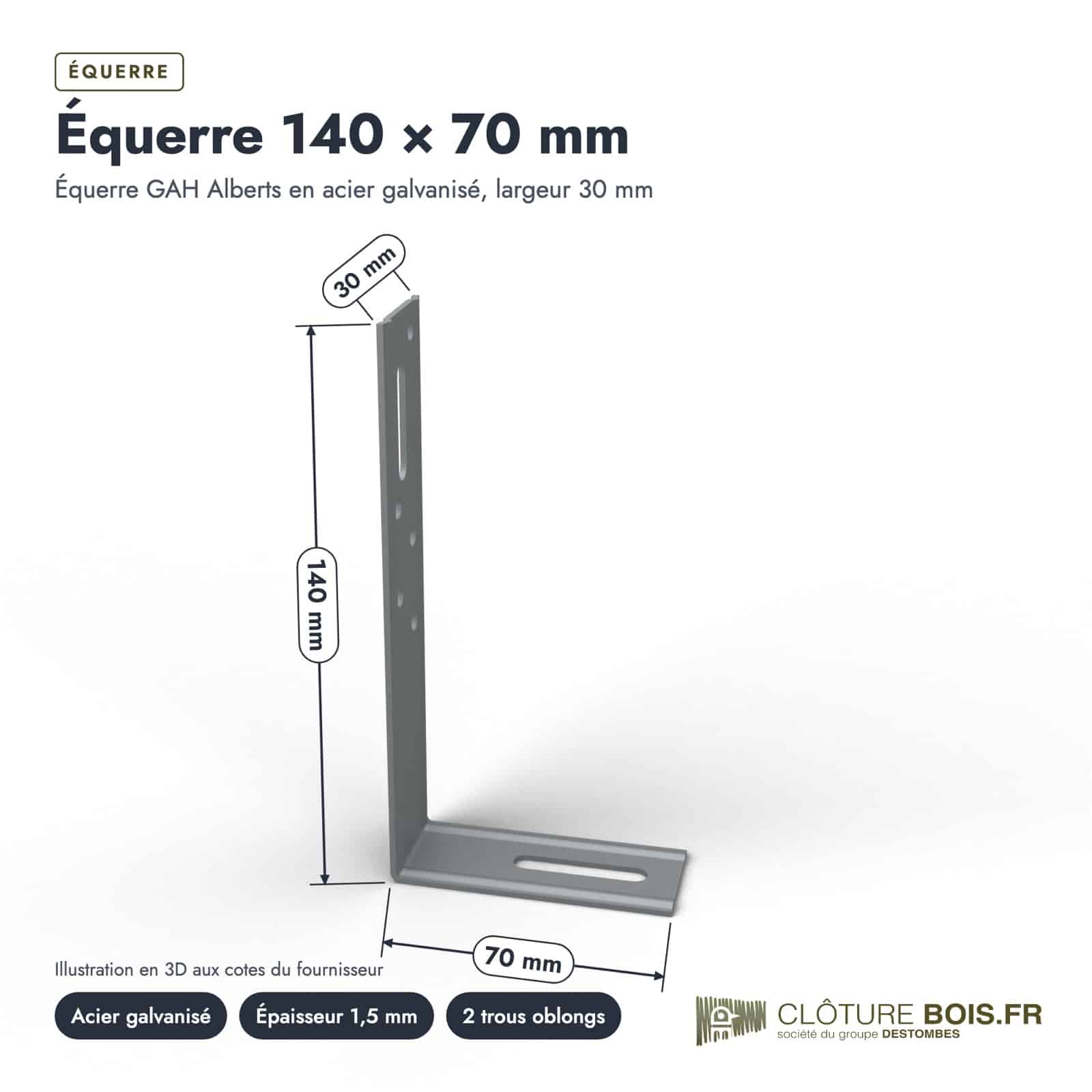

La désignation « 30x140x70, épaisseur 1,5 mm » donne la largeur de la bande, la longueur de la grande aile, celle de la petite, puis l’épaisseur de l’acier. Une tôle de 1,5 mm est fine : l’équerre sert à maintenir et à positionner, et ne doit pas encaisser un gros effort de levier. Pour porter une pièce de bois, le sabot de charpente est plus adapté.

Où l’équerre sert dans le groupe

Les abris de jardin du groupe l’emploient comme équerre de sol. Elle relie la planche de l’abri à la dalle ou au support : la grande aile se place contre la planche, avec six vis inox 4×30, et la petite aile se fixe au sol avec une vis 6×60 et sa cheville. Le calcul compte quatre ou deux équerres par côté d’abri, et deux de plus pour chaque extension.

Pour une clôture, nos relevés ne prévoient pas d’équerre : leurs poteaux reposent sur des plots béton ou sur des pieds en H, la protection goudron étant une troisième option. Au jardin, d’autres usages sont possibles : maintenir le bas d’un panneau de cabane contre une dalle, fixer un cadre de bois sur son support, caler un coffre. Ce ne sont pas des emplois de nos clôtures.

Fixer l’équerre au sol et sur la planche

Placez l’équerre, repérez le trou de la petite aile, percez la dalle, posez la cheville puis vissez. Les ovales des deux ailes vous laissent un peu de jeu avant le serrage final : utilisez-le pour aligner la planche. Pour la planche, vissez à travers la grande aile en commençant par le trou du milieu, puis ceux du haut et du bas. Les vis inox 4×30 et le lot de vis et chevilles 6×60 sont vendus dans nos autres fiches.

Une équerre posée sur une dalle humide reçoit l’eau de ruissellement. Laissez un petit jeu entre le bois et la dalle pour que l’eau ne reste pas coincée sous la planche.
